Nintendo Switch 2: Des images détaillées des PCB et des photos publiées

Nintendo Switch 2: Des photos détaillées des PCB et des coups ont publié 16 commentaires

Nintendo Switch 2: Des images détaillées des PCB et des photos publiées

Image: Kurnal

Les premiers plans détaillés d'un Switch-2 PCB stocké et les plans du SOC intégré viennent de Chine. Après des années de rumeurs, il est confirmé qu'il s'agit en fait du Tegra T239 avec une architecture Ampère fabriquée à Samsung en 8 nm. Le Nintendo Switch 2 sortira le 5 juin 2025.

Les enregistrements PCB confirment la fuite de quatre ans

Cela s'applique également en Asie, donc les conseils photographiés ne proviennent pas du commerce. Au lieu de cela, les composants proviennent d'un lieu de trading de marché d'occasion, à peu près comparable à eBay. En fait, il n'est pas rare que le matériel ou les premiers échantillons atteignent le public prématurément au-dessus de ces canaux. Dans tous les cas, les deux PCB du commutateur 2 sont déjà stockés et le SOC avec un processeur et une unité graphique ainsi que la mémoire GDDR5X de 12 Go sont également disponibles.

Nintendo a déjà parlé d'une puce Nvidia début avril lors de la présentation de la console portable; Cependant, il n'y avait pas encore d'architecture officielle ou de nom de modèle. Maintenant, il est clair: c'est en fait le Tegra T239 avec une architecture Ampère, que le moulin à rumeurs a agi comme une puce Switch-2 en juin 2021. Il est extrêmement remarquable que de telles informations ont été correctement poignardées quatre ans avant la publication du produit pertinent et quoi que ce soit sauf d'habitude.

Die-Shot montre le CPU ARM et l'ampère GPU

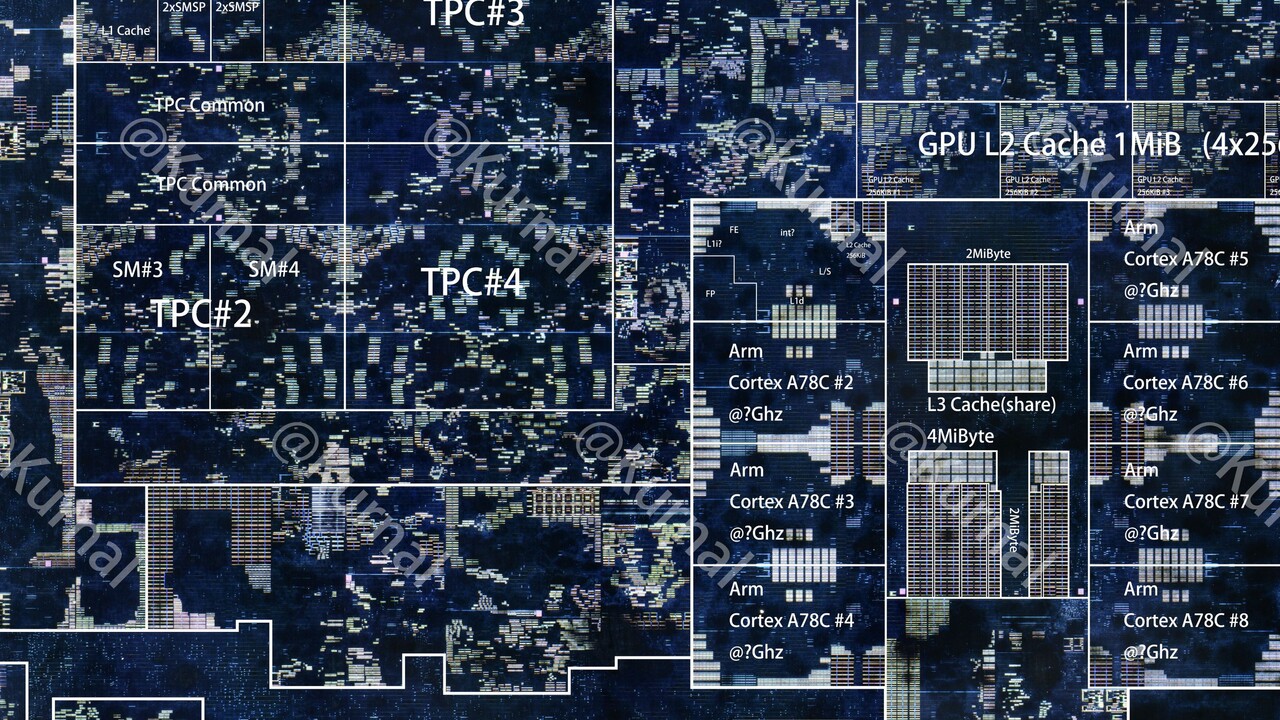

Un dieshot montre le Tegra T239 207 mm² avec du ruban adhésif en 2021 avec huit SMS ARM Cortex-A78c et douze ampères en détail. Les noyaux CPU sont placés autour d'un total de 8 Mo de cache L3 dans la zone du milieu droit, tandis que les multi-processeurs en streaming sont divisés en six grappes de traitement de texture (TPC) comme d'habitude en deux groupes. Au total, le 1 356 Fp32-Alus. Seulement 1 Mo de cache L2 est disponible – As est bien connu, l'explosion de cache chez NVIDIA n'existait qu'avec ADA Lovelace. À titre de comparaison: un RTX 3050 (test) s'élève à au moins 20 SMS avec 2 560 Fp32-ALU et environ 1,5 Mo de cache L2.

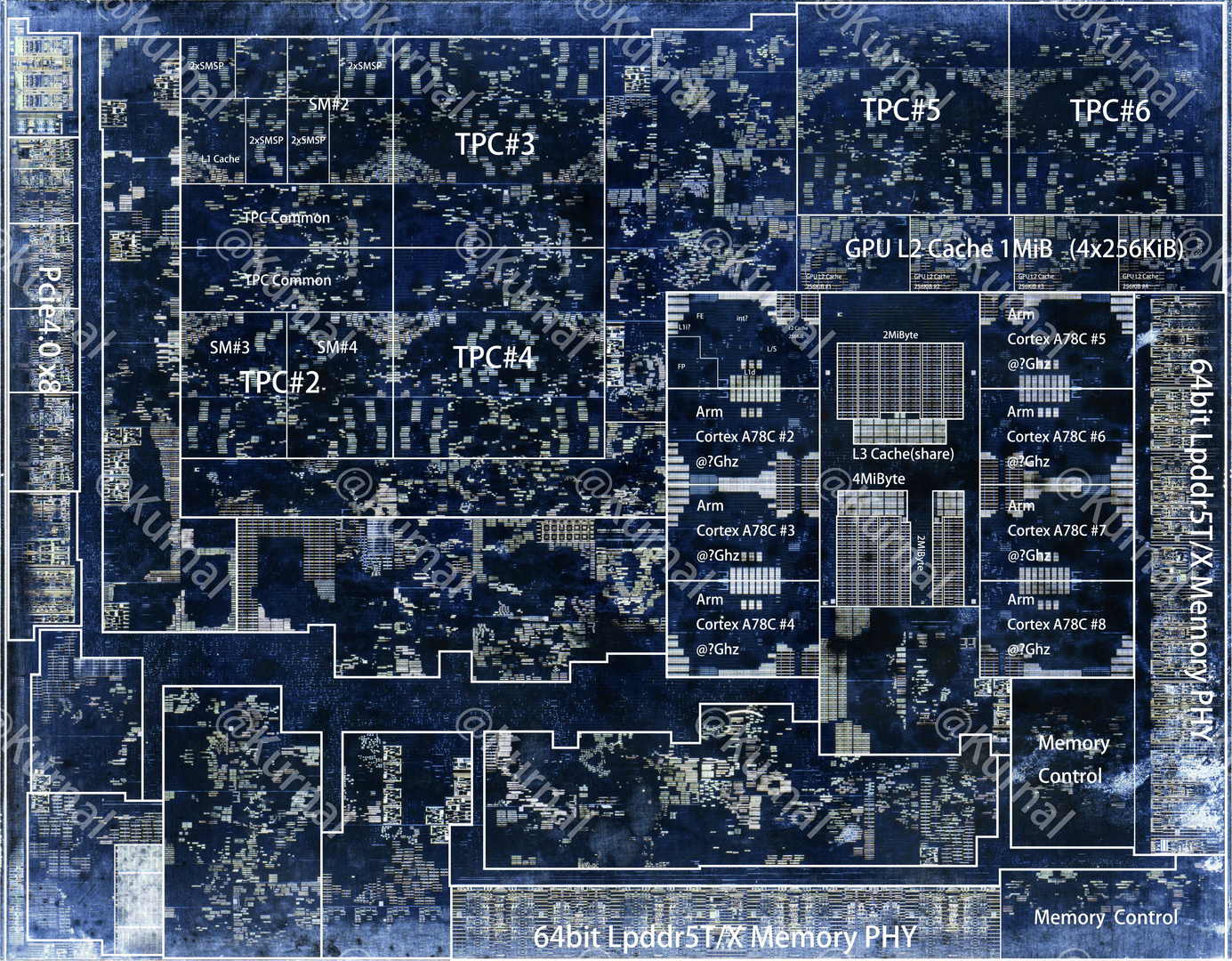

Die-Shot des Nvidia T239 Der Nintendo Switch 2 Die-Shot du Nvidia T239 The Nintendo Switch 2 (Image: Kurnal)

La seule interface de mémoire de 128 bits de largeur peut être trouvée avec le contrôleur de mémoire en bas à droite. Bien que le RTX 3050 en question ne revienne également à 128 bits, mais 14 Gbit / s sont attachés à des modules GDDR6 rapides. La mémoire GDDR5X de l'interrupteur 2 devrait grimper considérablement plus bas, ce qui offre au total environ 100 Go / s.

Un grand avantage du T239 avec une architecture AMPERE par rapport aux modèles de commutation plus anciens est les noyaux de tenseur intégrés dans le SMS et donc le support DLSS. Nintendo a déjà confirmé qu'il voulait utiliser la fonctionnalité de mise à l'échantillonnage, mais a finalement transmis aux développeurs de jeux. La génération de trame DLSS est hors de la table avec une puce Ampère.

La vidéo du PCB et du TEGRA SOC également disponible avec un paramètre d'anglais fait également les premières considérations et hypothèses sur les performances du matériel et tire des comparaisons avec les de carnet. Cependant, de telles positions comparatives sont absolument efficaces, les jeux sont généralement dédiés aux jeux ont produit des millions de consoles et toutes configurées à l'identification.

Spécifications du commutateur Nintendo 2, du commutateur OLED et de l'interrupteur dans l'interrupteur de comparaison 2 Interrupteur Oled Interrupteur Dimensions 272 × 116 × 13,9 mm (avec Joy-Con)
(point le plus épais: 30,7 mm) 242 × 102 × 13,9 mm (avec Joy-Con)
(point le plus épais: 28,4 mm) 239 × 102 × 13,9 mm (avec Joy-Con)
(Place le plus épais: 28,4 mm) Poids 401 g
(534 g mit joy-con) 320 g
(420 g mit joy-con) 297 g
(398 g with Joy-Con) Display LCD, 7.9 inches, 1,920 × 1,080, 120 Hz, HDR10, VRR OLED, 7 inches, 1,280 × 720 LCD, 6.2 inches, 1,280 × 720 processor (SoC) Custom Nvidia Custom NVIDIO TEGRA X1 (T210)
CPU: 4 × ARM Cortex-A57, 4 × ARM Cortex-A53
GPU: GM20B, Maxwell, 256 Cuda-Cores RAM? 4 Go LPDDDDR4 FESTURE SAVING 256 Go UFS
Réservé pour le système d'exploitation 😕 64 Go EMMC
Réservé pour le système d'exploitation 😕 32 Go EMMC
Réservé pour l'OS: ~ 6,2 Go d'extension MicroSD Express * Sortie vidéo microSD ** Maximum 3 840 × 2,160 avec 60 ips
2 560 × 1 440 avec 120 ips
1 920 × 1 080 avec 120 ips par maximum de 1 920 × 1 080 avec 60 ips

Audio-sortie ** Linear PCM 5.1 haut-parleur Stéréo Radio Radio Network Bluetooth ?, 6, LAN en mode TV Bluetooth 4.1, Wi-Fi 5, LAN en mode TV Accélération des capteurs, gyro, luminosité, accélération de la souris, gyros
Durée: 2 à 6,5 heures
Temps de charge: 3 heures Li-ion 4,310 mAh
Durée: 4,5 à 9 heures
Temps de charge: 3 heures Li-ion 4,310 mAh
Durée: 4,5 à 9 heures
Temps de charge: 3,5 heures Connexions 1 × , 2 × USB-C, 1 × 3,5 mm d'écouteurs (4 pôles, CTIA) 1 × HDMI, 1 × USB-C, 1 × 3,5 mm d'écouteurs (4 pôles, CTIA) * MicrosD normal unique Source: Geekerwan
